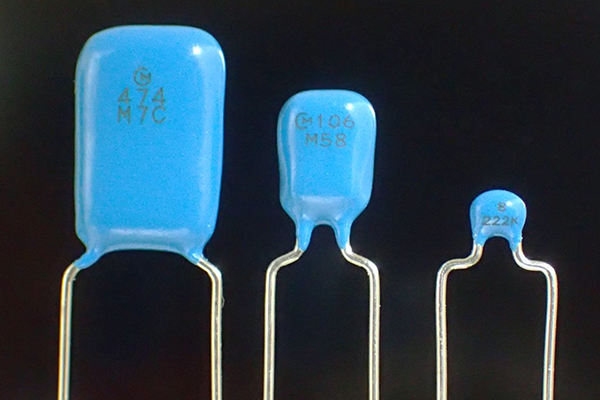

如何高效、准确的选出适合的引线型多层陶瓷电容器?首先我们要先了解清楚村田引线型多层陶瓷电容器本身有哪些特点及应用范围~接下来小编将从引线型多层陶瓷电容器的“特点、应用示例、产品规格、产品系列”与大家分享。
引线型多层陶瓷电容器的主要特点
特点一:

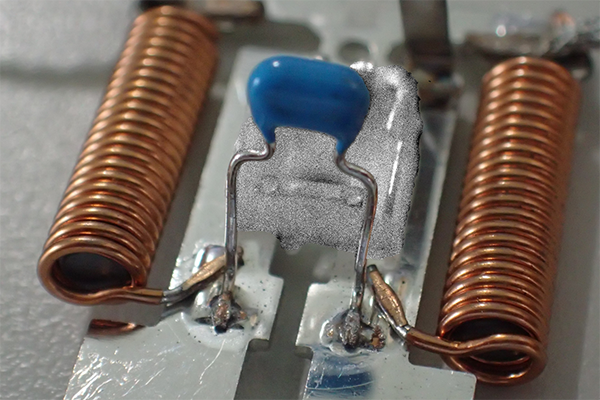

一款布线高度自由的产品,通过将引线成型,即使在不想使用电路板或放不下电路板的有限空间内,也可以考虑使用这种电容器来实现各种布局。
此外,它可以相对容易地添加现有布局中,是一款可以轻松应对设计突然变更的产品。
特点二:

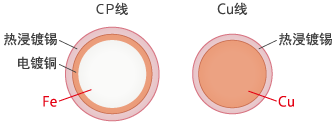

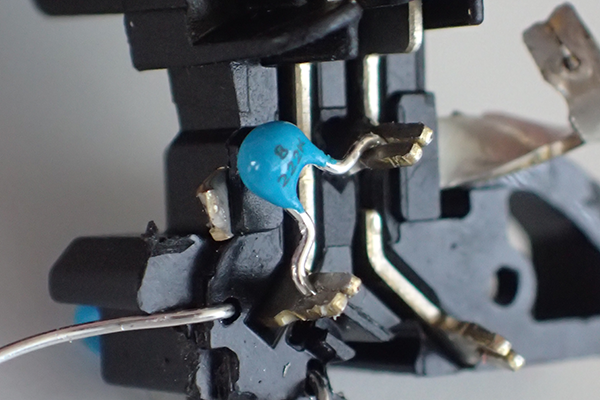

引线可以压接和焊接,这类电容器不仅可以通过焊接或用压接端子填塞引线尖端进行布线,还可以将引线焊接使用。标准产品的引线材质是CP线+Sn/Cu镀层,是一种以低碳钢丝为芯材并镀上铜和锡后的线材。
引线也可以根据要求改为Cu线(下图例,锡融化电镀时,含有1~3%的铜)。
特点三:

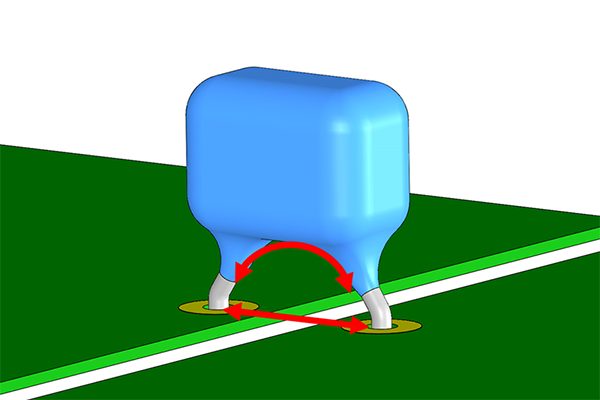

支持多种电路板贴装/THD,引线间距尺寸丰富,满足多种电路板通孔布局。
特点四:
高耐候性和高介电强度可以在各种地方使用,在人无法进入、灰尘积聚的环境及户外使用的设备也使用此类电容器。原因之一是此类电容器不仅具有陶瓷电容器的长期可靠性,而且用于外部涂层的环氧树脂具有出色的耐候性和介电强度。这一特点已被用于确保IEC/EN标准要求的绝缘距离为目的的应用中。
特点五:

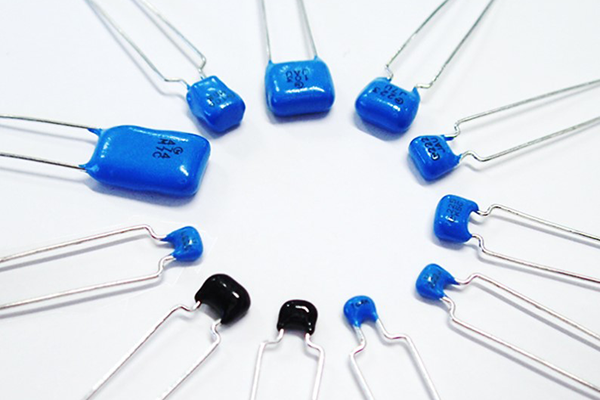

丰富的产品阵容,村田制作的此类电容器具有体积小、容量大、长期可靠性、最大为1㎸的额定电压的特点,以及能在最高温为200℃的环境下使用的高介电常数型多层陶瓷电容器和温度补偿多层陶瓷电容器组成的丰富产品阵容。

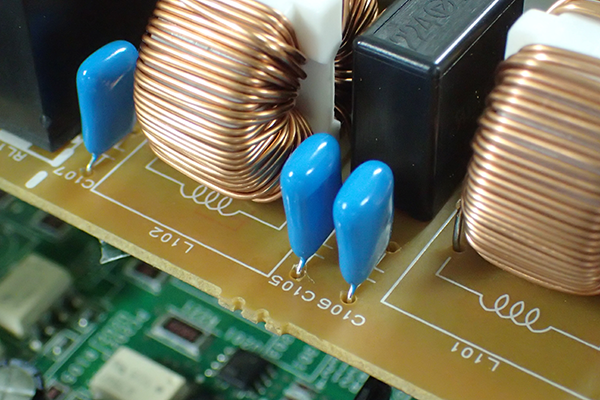

引线型多层陶瓷电容器用在哪里?
引线型多层陶瓷电容器可用于去除噪声、电源电压平滑、电路板间绝缘等用途。
