我们在采购的时候，往往都会对性能相近的产品进行比较，陶瓷气体放电管与玻璃气体放电管的性能哪个更胜一筹？我们不妨先从两个放电管的结构及伏安特性、产品特点来了解一下。

GDT（Gas Discharge Tubes）及陶瓷气体放电管。GDT是由封装在充满惰性气体的陶瓷管中具有一个或一个以上的放电间隙组成的器件。GDT电器性能取决于气体种类、气体压力、内部电极结构、制作工艺等因素。GDT可以承受高达数十甚至数百千安培的浪涌电流冲击，具有极低的电容，应用于保护电子设备和人身免遭瞬态高电压的危害。

SPG（Spark Gap Protectors）玻璃气体放电管，也称强效气体放电管。SPG是靠电极之间的距离获得放电微隙，管内充有惰性气体，用玻璃管和杜镁丝玻封而成。当SPG两端电压增高时，附近气体被电离，微隙处开始出现放电现象。随着两极压降逐渐增大，放电电流也随之增大，其电离区随之扩大，此时放电电流经气体电离区流向另一极，当电流继续增加到一定程度时，管内出现从辉光放电向弧光放电转换，产品由高阻状态进入低阻状态，SPG两端的电压也随之减小，从而对后面的电路起到保护作用，在异常电压消失后，产品又恢复到高阻状态。

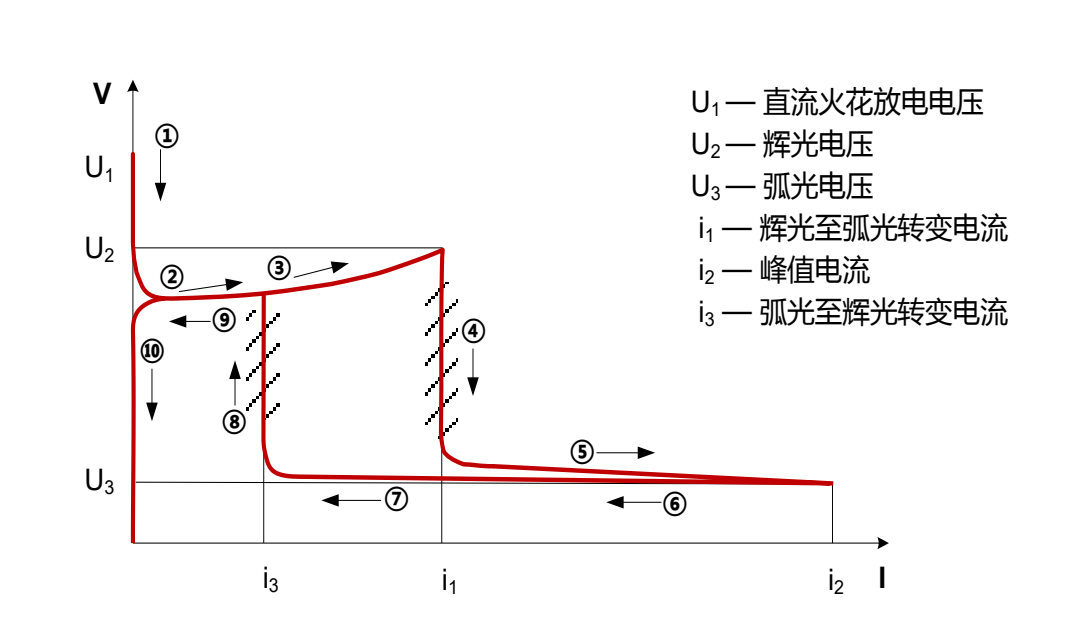

  GDT的伏安特性及参数如下图，从图片上我们可以看出SPG的伏安特曲线与GDT比较相似。

GDT伏安特曲线

陶瓷气体放电管（GDT）

玻璃气体放电管（SPG）

陶瓷气体放电管（GDT）特点：

l电容低，大部分系列产品电容不超过2㎊，特大通流量产品电容在十几至几十皮法；

l通流量大，GDT单体8/20㎲波形的通流量范围为500A~100㎄；

l直流击穿电压范围为75V~6000V；

l绝缘阻抗高，一般在1GΩ以上，不易老化，可靠性高；

l封装多样，有贴片器件及插件器件、两端器件及三端器件，圆形电极及方形电极，满足不同的需求。

玻璃气体放电管（SPG）特点：

l电容低，大多数产品电容在2㎊以内；

l体积小，目前可做到直径1.4㎜，长3㎜尺寸；

l在8/20㎲波形下通流量为300A、500A、1000A、2000A、3000A等；

l绝缘阻抗高，一般在100㏁以上，不易老化，可靠性高；

l直流击穿电压范围为140V~5000V；

l封装多样，有贴片器件及插件器件，满足不同应用需求。

选型注意事项

GDT选型注意事项：

直流击穿电压（DC-spark-over Voltage）与脉冲击穿电压（Impulse Spark-over Voltage）：

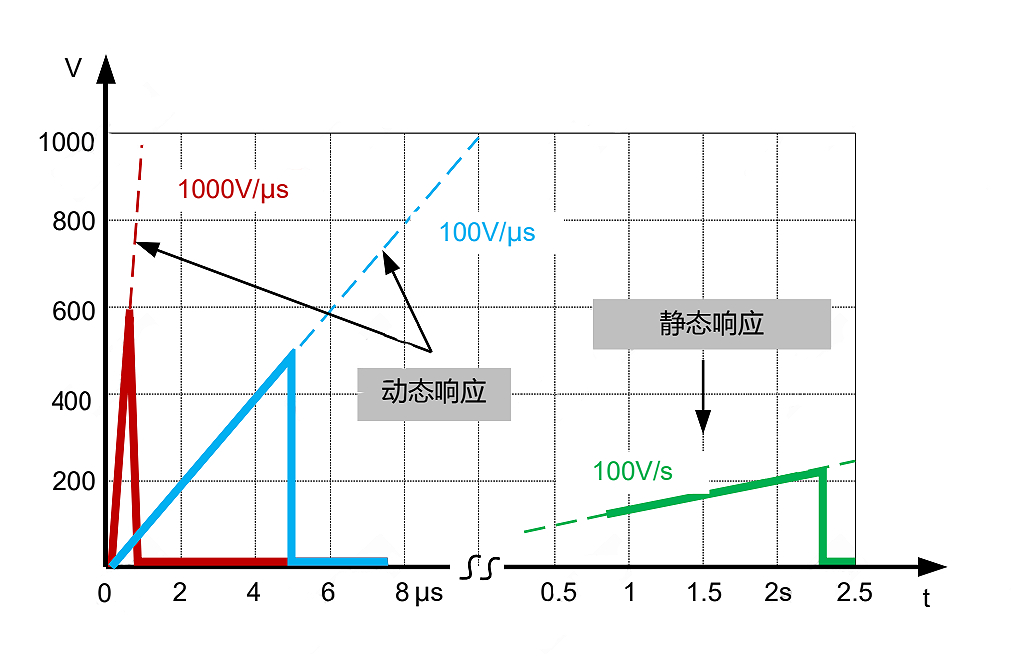

选型时要注意直流击穿电压与脉冲击穿电压的区别，直流击穿电压选取应参考电路的工作电压，直流击穿电压应大于被保护线路的最大工作电压，否则会影响线路的正常工作。脉冲击穿电压要考虑浪涌测试等级，一般浪涌测试波形的上升时间为微妙级的脉冲波形，如下图是8/20㎲电流波和10/700㎲电压波，与GDT脉冲击穿电压测量电压上升速率1000v/㎲为一个数量级，例如采用10/700㎲的波形测试4000v，GDT的脉冲击穿电压要小于4000v，这样在测试时GDT才能导通，从图中可以看出电压上升速率越高，GDT的击穿电压也越高。

续流问题：

GDT是一种开关型过压保护器件，导通后电压较低，不能单独应用于较高的电源线保护。常说的GDT会续流，是指GDT在导通后，如果被保护电路的工作电压高于GDT的通态电压，GDT会一直处于导通状态，如果线路中长时间通过安培级别的异常大电流，可能会对GDT和电路造成损坏。

SPG选型注意事项：

直流击穿电压（DC Spark-over Voltage）

直流击穿电压选取应参考电路的工作电压，直流击穿电压应大于被保护线路的最大工作电压，否则会影响线路的正常工作。与GDT类似，SPG的脉冲击穿电压也较高，在一些脆弱的电子设备应考虑两级防护电路避免残压过高导致后级被保护电路损坏。

SPG的续流问题：

SPG是一种开关型过电压保护器件，导通后电压较低，不能单独应用于较高的电源线保护。常说的SPG会续流，是指SPG在导通后，如果被保护的线路电压高于SPG的通态电压，SPG会一直处于导通状态，SPG长时间通过较大的大电流，会对电路造成损坏。

了解陶瓷气体放电管和玻璃气体放电管各项性能之后，就更容易确定哪一种放电管更适合了，当然不同品牌及规格的产品在特点上会有较大的差异，具体说哪一款更好，会以偏概全了。
