PPTC（Polymer Positive Temperature Coefficient）即聚合物正温度系数热敏电阻。如图1所示，PPTC由高分子基体材料及导电微粒组成。当有异常过电流通过PPTC时，产生的热量使高分子基体材料膨胀，包裹在高分子基体材料外的导电微粒会分开从而切断PPTC的导电通道使PPTC电阻上升，从而减小异常过电流。当异常过电流故障清除后，PPTC高分子基体材料收缩至原来的形状重新将导电微粒联结起来，导电通道会恢复，PPTC电阻又恢复到原来的低阻状态，上述过程可循环多次。图2是PPTC的电阻随温度变化曲线，从图中也可以看出PPTC电阻会随着温度的增大而增大。PPTC内部温度的高低有流过PPTC的电流大小决定，故我们也可称PPTC是对温度和电流敏感器件。PPTC最大的特点是在期额定使用范围内，每次故障排除后PPTC不需要更换，可反复多次应用于电路中，有效节约维修时间成本。

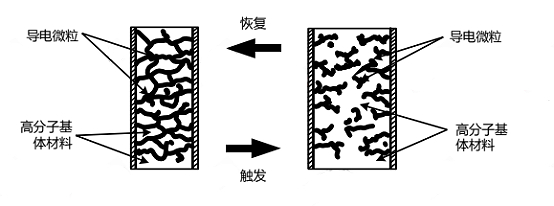

图1  PPTC工作原理图

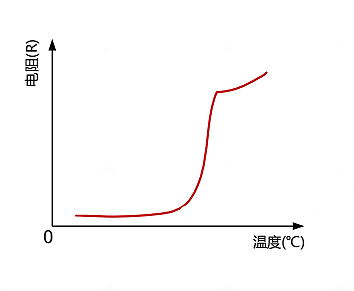

图2  PPTC电阻温度曲线

PPTC工作特点

l 对电流和温度敏感，电阻随温度及电流的增大而增大；

l PPTC的响应速度较慢，一般为几十毫秒甚至几秒，与流过PPTC的电流大小有关；

l 具有自恢复特性，在其额定使用范围内可重复应用于电路中；

l PPTC在电路正常工作状态下为低阻值，对电路几乎无影响；

l 应用时PPTC串联与电路中；

PPTC典型电路的应用

PPTC广泛应用于通信、安防、工业、汽车、消费类等电子产品的电源线、通信线及I/O口等过流保护。一般串联于电路中，应用于电流较小的电源线及一些通信线路，如图3-5所示。

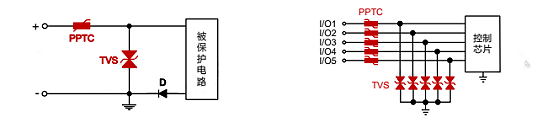

图3

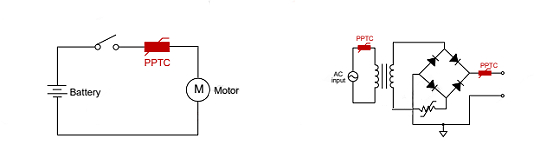

图4

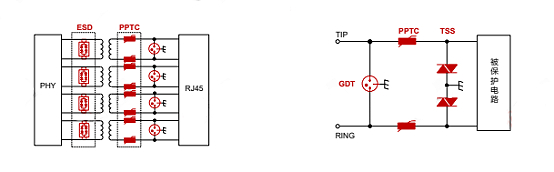

图5

PPTC选型注意事项

Ih维持电流：

PPTC的维持电流定义为PPTC的最大不动作电流（维持电流），即在规定的环境温度（优先25℃）下，PPTC始终保持其低阻态的最大电流。在选型时自恢复保险丝的维持电流应大于线路的正常工作电流，否则会影响线路正常工作。Ih选的太低，PPTC会误动作，阻值会变大影响PPTC的使用寿命及线路的正常工作。Ih也不能选的太大，否则当异常过电流发生时PPTC动作电流较大，反应时间慢，在要求的保护电流下没有动作或动作的较慢，达不到预期的保护效果。

Vm最大工作电压：

Vmax应大于或等于被保护线路的工作电压，否则容易导致PPTC失效。当PPTC处于保护状态，即高电阻状态时，被保护电路的系统电压会加在PPTC的两端，PPTC应有足够的承受能力，否则故障电流排除后PPTC将难以恢复到初始的低阻状态，对PPTC的使用寿命有影响。

环境温度：

PPTC对环境温度比价敏感，在较高的环境温度下，PPTC的Ih要降额选取，具体的情况可以参考相关产品规格书。
